SV2, Atomic Aquatics

  • Novinka
  • Náš tip
Výrobce:Atomic Aquatics
Obj. kód:sv_2
Záruka:24 měsíců
Vaše cena:
1 690,00 s DPH
1 396,62 Kč bez DPH 21 %
Množství:
ks
Barva:
Slevy:Poskytované slevy
Doprava:Ceník dopravného
  •
(Hlasovalo: 13)
SV2, Atomic Aquatics

Označení SV je odvozeno od principu jednocestného ventilu "Scupper Valve", který se užívá již dlouhou dobu uspěšně na lodích. Precizní design se samozřejmou kvalitou značky AA. Silikonový ergonomický náustek.

SV? Scupper Valve (Vylévací ventil)

Konstrukce vylévacího ventilu na šnorchlech Aromic Aquatics je založena na stejném principu, jako jednosměrné vylévací ventily na lodích. Jestliže se vlna dostane do lodi, vylévací ventil v blízkosti hladiny na zádi jí umožní odtok, a pak se bleskově uzavře, aby nedošlo ke zpětnému nalití. Takto jednoduchý Scupper Valve udržuje palubu suchou.

SV Series — jak pracuje? Popis k obrázku

Stejně jednoduše jako jednosměrný odvodňovací ventil na lodi, pracuje i spodní část šnorchlů SV1 a SV2 (semi-dry), která se stará o vypuzení vody. Voda, která nateče přes vrchní část šnorchlu (1) kompletně obteče náústek a vyteče vypouštěcím ventilem (4). Jestliže je jí tolik, že se dostane do vnitřního tubusu (2) umístěného uvnitř těla šnorchlu, který je ukončen malým odvodňovacím ventilem (3) konstruovaným tak, aby voda obtekla náústek a opustila tento prostor (4) bez zbytečného hromadění v nádechovém prostoru. Potápěč jednoduše vydechne a už malý přetlak postačuje k tomu, aby vnitřní tubus zústal suchý. Je to jednoduché, je to efektivní, je to patentované!

SV2 se Semi-Dry Top

Model SV2 kombinuje spodní část se Scupper Valve s elegantním a efektivním polosuchým zakončením. Horizontální lamely v SV2 Semi-Dry top (1) odvádějí stříkající vodu, která by normálně natekla do trubice šnorchlu. Malé mezery mazi lamelami (2) snižují rychlost dopadající vody a zmenšují velikost kapek a následně vodu odvádí mimo (3) bez toho aby natekla do dechového prostoru. Tudíž ve vašem šnorchlu bude méně vody. Model SV2 je perfektní volnou pro rozbouřené a zvlněné vody.


Fotogalerie:

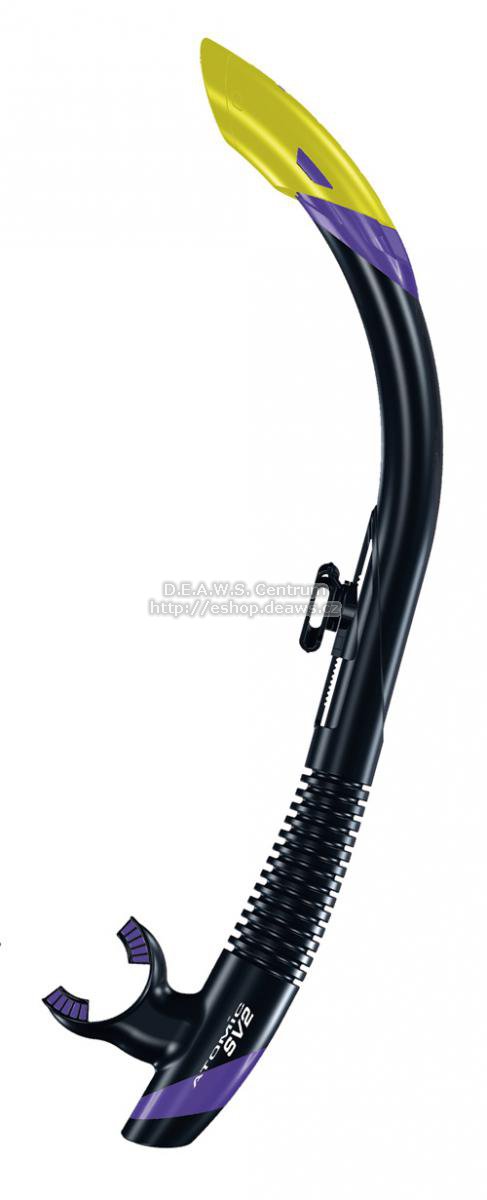

SV2, Atomic Aquatics

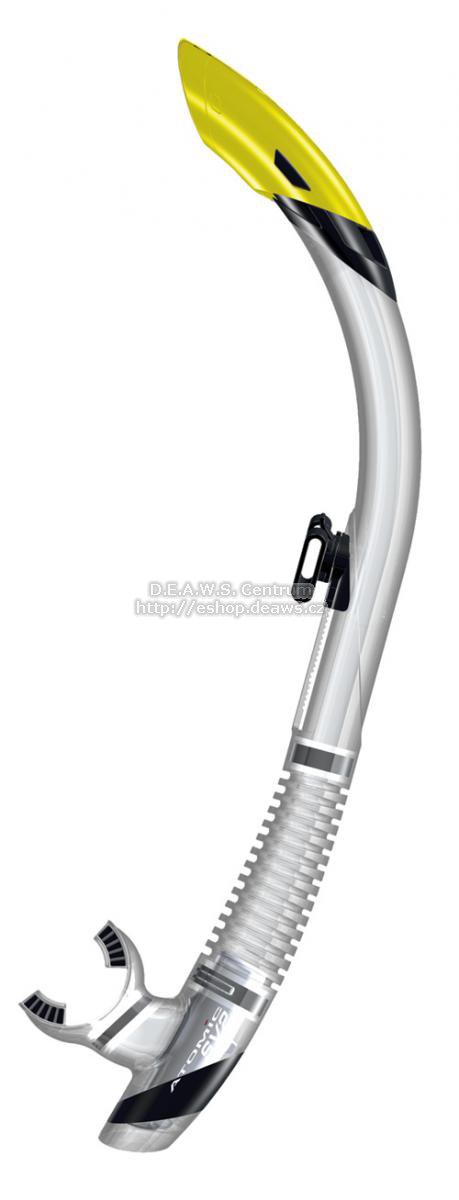

SV2, Atomic Aquatics

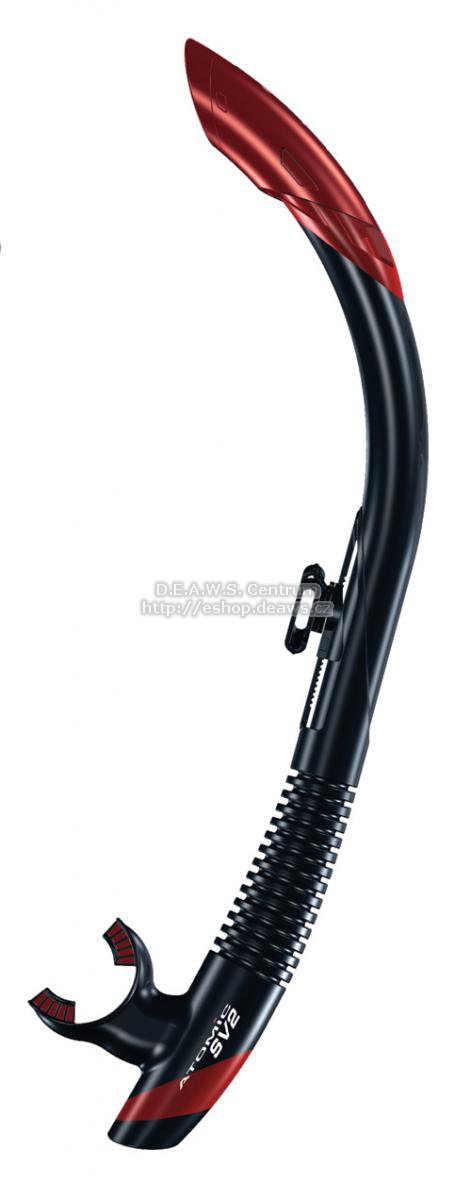

SV2, Atomic Aquatics

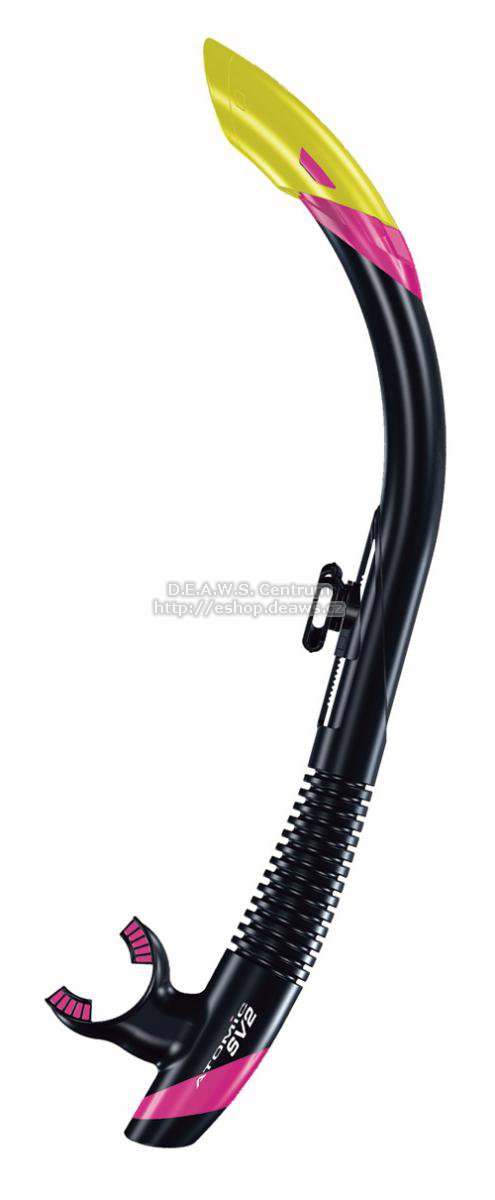

SV2, Atomic Aquatics

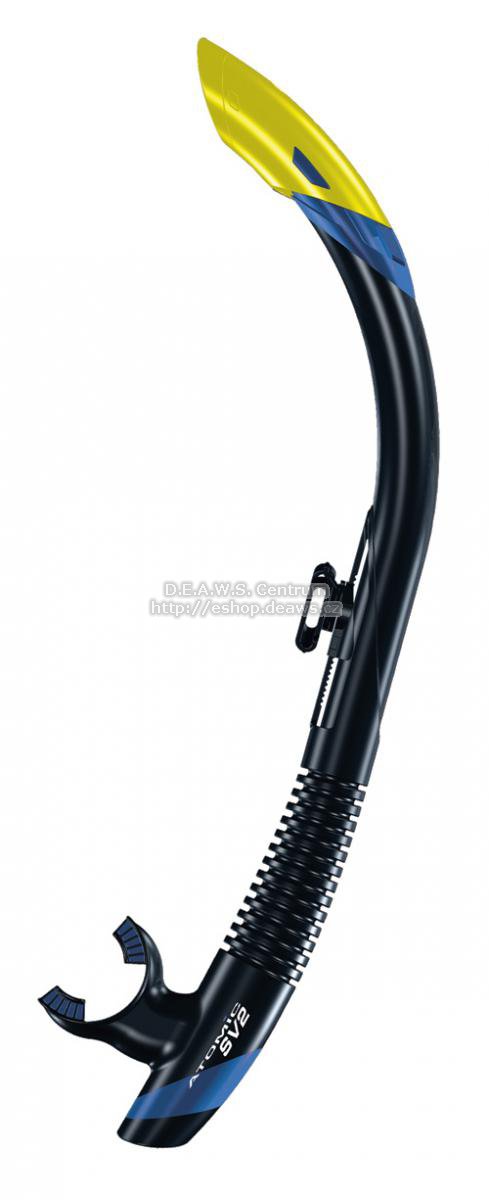

SV2, Atomic Aquatics
SV2, Atomic Aquatics

Seznam produktů z kategorie porovnat Doporučit produkt přátelům

Komentáře ke zboží

22. 04. 2017 18:04   |   Miloslav Hudec
Zdravím tým DEAWS :-) . Šnorchly Atomic SV 2 došly a je to pecka!  Díky!  Doporučuji všem milovníkům potápění, šnorchlování, lovcům atd.  Milan
22. 04. 2017 19:50   |   Petr (D.E.A.W.S. Centrum s.r.o.)
Děkujeme!:-) Přejeme prima šnorchlování..
